HONDEXの魚探買ったんですが、
単三電池8本で最大10時間駆動との事、てことは、毎回電池交換が必要になると言う事で携帯用のモバイルバッテリー12Ah(OUT5V)を持っているので
昇圧型DCDCコンバーターを作ることにしました。

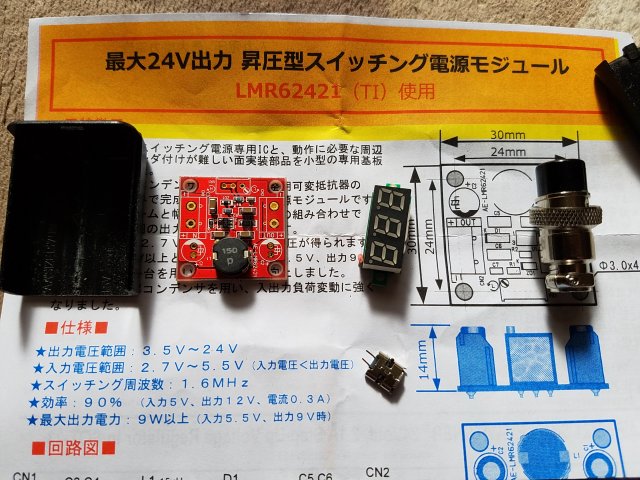

魚探の消費電流測ってみると12Vで200mA以下なので昇圧型コンバータ12V0.3A有れば十分なので、秋月電商に昇圧型スイッチング電源と携帯電話の電源プラグと同じにするためにマイクロUSBコネクターを注文しました・
デジタル電圧計は手持ち、ケースは単三2本用の電池ケースを加工
取り合えづマイクロUSBコネクターをエポキシパテでケースに固定

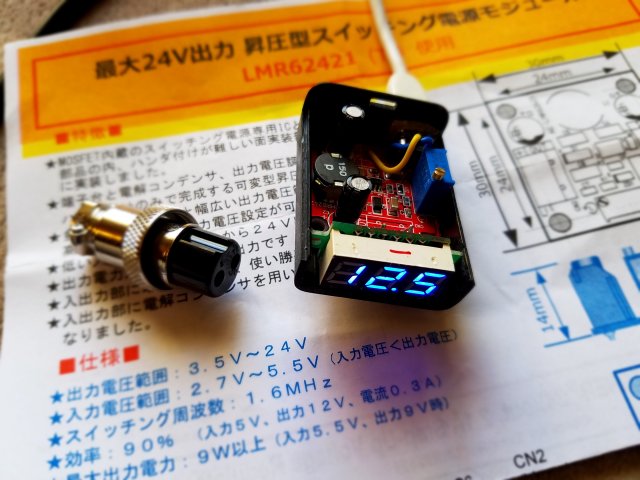

配線して12.5Vの出力電圧になるようにボリュウムで調整

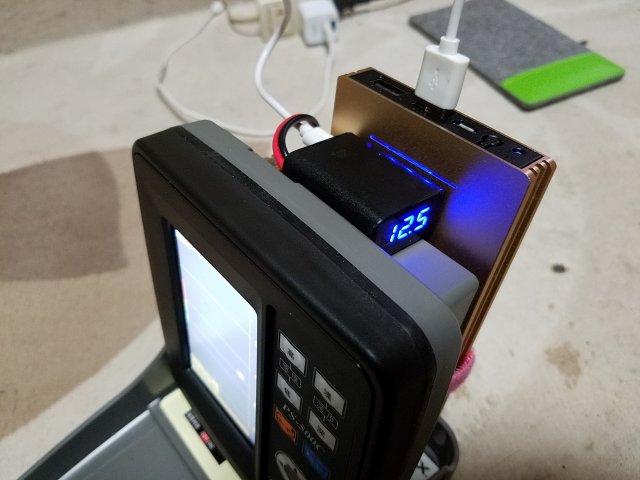

出力を2Pのマイクコネクターに接続して、蓋のケース被せて、魚探に両面テープで固定して完成

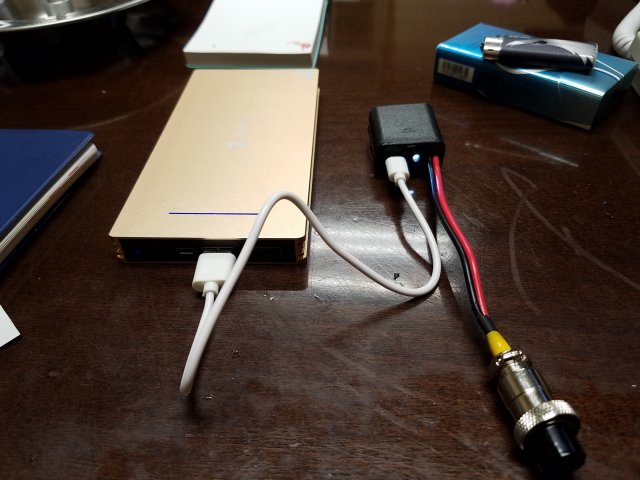

こちらは最初に作った試作機、電圧計が付いてませんが、パイロットランプ付きです
モバイルバッテリーに繋いでランニングテストを行いました、
フル充電ではなかったのですがバッテリーの残量表示のランプ4つ点灯から1つ点灯になるまで18時間以上掛りました。
2日連続の釣行でも十分ですね。
